Công ty Geotek giới thiệu:

Công ty Geotek của Anh là nhà thiết kế và sản xuất thiết bị lõi bán chạy nhất thế giới MSCL (Multi Sensor Core Logger Integrated Testing System, còn được gọi là Multi Parameter Core Scanner). Hầu như mọi phòng thí nghiệm trên thế giới tham gia vào công việc nghiên cứu lõi (nghiên cứu khoa học, thăm dò kỹ thuật, khoan dầu, v.v.) đã lắp đặt MSCL với hơn 220 người sử dụng. Hiệu suất MSCL rất ổn định và đáng tin cậy, mạnh mẽ và bền bỉ, phù hợp cho cả phòng thí nghiệm và lĩnh vực tự nhiên, đã được sử dụng rộng rãi trong các ngân hàng lõi, phòng thí nghiệm địa chất quan trọng, phòng thí nghiệm tạm thời, tàu khảo sát biển, tàu khoan sâu và tàu kỹ thuật của các quốc gia trên toàn thế giới. Geotek là thiết bị phân tích lõi được sử dụng nhiều nhất bởi các nhà khoa học. Bất cứ nơi nào có lõi trên trái đất đều có sản phẩm Geotek.

Nếu một lõi là đáng để lấy, nó là đáng để ghi lại. ...岩芯宝贵，数据无价。

Máy quét lõi quang học (chụp ảnh màu)

MSCL-CIS

MSCL-CIS là một trong 13 loại MSCL của dòng MSCL, một hệ thống kiểm tra tích hợp lõi được sản xuất bởi công ty GEOTEK của Anh (xem danh sách các sản phẩm ở trên). Hệ thống quét hình ảnh lõi của Geotek MSCL-CIS là một hệ thống hình ảnh quét tuyến tính chi phí thấp, nhanh và độ phân giải cực cao. MSCL-CIS sử dụng máy ảnh Geoscan V thế hệ thứ năm hiệu suất cao của Geotek để tạo ra hình ảnh có độ phân giải lên đến 1000 điểm ảnh mỗi cm trên toàn bộ chiều rộng lõi. MSCL-CIS có thể được áp dụng cho các trầm tích hoặc lõi đá được cắt hoặc phẳng. Hình ảnh được tạo ra bởi hệ thống MSCL-CIS có định dạng TIFF và có thể được xử lý thuận tiện bằng phần mềm của bên thứ ba.

MSCL-CIS (với máy ảnh Geoscan V thế hệ thứ 5)

Các lõi trầm tích biển và hồ rất quý giá và khó kiếm, và chúng cũng rất mỏng manh khi chúng được tách ra, sau khi tiếp xúc với không khí, vì tác động oxy hóa của không khí dẫn đến sự thay đổi thành phần và tính chất của lõi. Nếu nó không được quét tuyến tính quang học bề mặt (HD) ngay lập tức, nó sẽ dẫn đến mất thông tin quý giá. Với MSCL-CIS, trạng thái nguyên thủy nhất của lõi có thể được ghi lại đầy đủ và rõ ràng, hình ảnh quang học lõi hoàn chỉnh có thể tạo thành một cơ sở dữ liệu hoàn chỉnh, tương ứng với dữ liệu được phân tích từ các thử nghiệm khác.

MSCL-CIS có thể được cài đặt như một thiết bị độc lập trên máy tính để bàn thích hợp. Ngoài ra, máy ảnh tuyến tính Geoscan V cũng có thể được cài đặt vào hệ thống MSCL-XZ hoặc MSCL-S tiêu chuẩn.

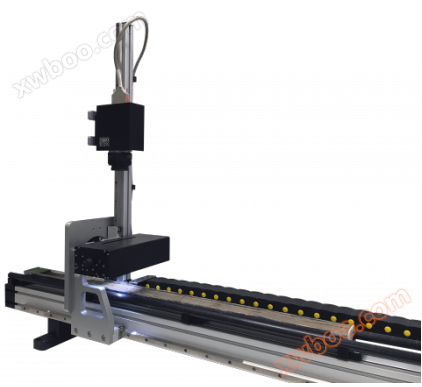

Máy ảnh Geoscan V được cài đặt trong hệ thống MSCL-S

Ảnh quét tuyến tính

MSCL-CIS liên tục thu thập dữ liệu hình ảnh tuyến tính dọc theo lõi, và hình ảnh quét tuyến tính có chất lượng vượt trội hơn nhiều so với hình ảnh của máy ảnh hình ảnh khu vực vì nó không bị ảnh hưởng bởi mức độ đồng nhất của ánh sáng, biến dạng hình cầu và kết hợp hình ảnh. Toàn bộ hình ảnh tuyến tính là lý tưởng để thực hiện phân tích hình ảnh dưới milimet.

Thiết lập đơn giản và nhanh chóng

Được trang bị tính năng tự động lấy nét và khẩu độ, máy ảnh Geoscan V cho phép thiết lập trực quan, dễ dàng và nhanh chóng thông qua phần mềm hình ảnh chuyên dụng của Geotek. Toàn bộ quá trình quét tuyến tính và chuyển động đều có thể dễ dàng sử dụng phần mềm hình ảnh để điều khiển tự động.

Một số lõi có nhiều nước hơn hoặc bão hòa chất lỏng, tạo ra phản xạ gương mạnh mẽ trong quá trình chụp ảnh, gây mờ hình ảnh. Đối với mẫu lõi ẩm này, hệ thống MSCL-CIS sử dụng sự phân cực trực giao của nguồn sáng và ống kính để tránh hiện tượng quá bão hòa hình ảnh và cải thiện đáng kể độ sắc nét của hình ảnh.

Cao hơn, độ phân giải cao nhất

Độ phân giải tiêu chuẩn là 100, 200 hoặc 400 hình ảnh quét tuyến tính mỗi cm, tương đương với kích thước pixel tiêu chuẩn 100, 50 hoặc 25 μm, hình ảnh đầu ra là hình ảnh RGB TIFF 48 bit, có thể chuyển đổi nhanh chóng và dễ dàng sang JPEG hoặc các định dạng khác.

Sự tách biệt màu sắc thực sự

Máy ảnh quét tuyến tính thế hệ thứ năm GEOSCAN V của Geotek có cảm biến hình ảnh CCD khoảng 5.340 pixel, với ánh sáng tới đi qua bộ lọc ba màu đỏ, xanh lá cây và xanh dương, tạo ra sự tách biệt ba màu RGB thực sự. Độ phân giải hình ảnh tiêu chuẩn là 200 điểm pixel mỗi cm và lên đến 1000 điểm pixel mỗi cm trên toàn bộ chiều rộng lõi.

Dữ liệu phân tích RGB cho mỗi kênh màu theo hướng lõi có độ phân giải tiêu chuẩn là 0,1mm, người dùng có thể thực hiện phân tích chính xác quy mô nhỏ đối với một số lõi đặc biệt, chẳng hạn như: lõi tấm mỏng, lõi nhiễu loạn sinh học, lõi hình thành thực tế phức tạp. Dữ liệu hình ảnh trung bình có thể được chuyển đổi thành các giá trị RGB và được lưu trữ riêng lẻ trong các thư mục cụ thể để so sánh định lượng.

Hiệu chuẩn

Máy ảnh quét đã được hiệu chỉnh trước khi rời khỏi nhà máy và cũng có thể được hiệu chỉnh tại chỗ với thẻ chụp ảnh tiêu chuẩn 90% thẻ trắng hoặc 18% thẻ xám, cường độ nguồn sáng và cài đặt khẩu độ có thể được kiểm soát bằng phần mềm, do đó đảm bảo rằng có thể so sánh định lượng định tính giữa các lõi.

Thước đo tự động

Mỗi hình ảnh quét lõi Geotek đi kèm với một tệp siêu dữ liệu XML chứa thông tin quan trọng liên quan đến lõi và tình trạng hình ảnh. Thước đo độ sâu có thể tự động được tạo ra bên cạnh hình ảnh, mô tả độ sâu của mặt cắt lõi hoặc độ sâu lõi thật.

Điều khiển máy ảnh tiên tiến

Với khả năng tự động lấy nét, khẩu độ và điều khiển nguồn sáng, máy ảnh Geoscan V có thể được điều khiển thuận tiện thông qua phần mềm quét hình ảnh của Geotek. Bạn có thể thiết lập máy ảnh và đèn bằng phần mềm để có được các tham số phơi sáng tối ưu nhất, v. v.

Ứng dụng

● Địa tầng liên kết

● Lưu trữ lõi

● Đánh giá chất lượng lõi

● Phân tích màu

● Khoáng vật học

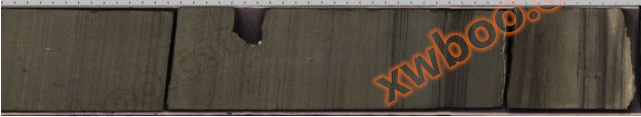

Hình ảnh bề mặt lõi được quét bởi MSCL-CIS
